KB組込用途

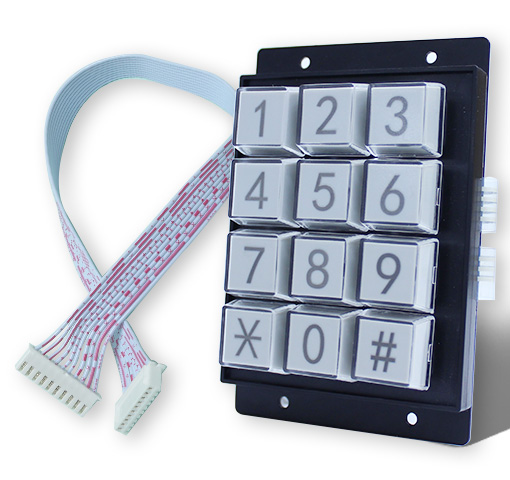

キーボードモジュール 12キー/16キー「組込用途テンキーキーボードモジュール」

KBシリーズ12キー/16キーキーボードモジュール

特徴

KB12,KB16シリーズは組込用キーボードモジュールです。機器へ取り付けて数字キースイッチユニットとして使用できます。

製品概要

キーボード回路は12キー、16キー共にマトリクス回路です。キートップは標準で一般にテンキーとして使用する英数字がレーザー印字されています。カバーへシートを差込み、簡単に文字や図の表示が行なえます。また、オプションで1x1倍,1x2倍の無地キートップも用意しており、自由な表示&キーレイアウトが可能です。

防滴防塵について

スイッチ機工はメンブレンです。キートップ下凸形状のキーフレームによりキー押下時に生じる隙間を無くし、サイドから塵埃や水の浸入がし難い構造になっています。異物浸入によるキー動作不具合を防ぎます。本構造キーボードは打鍵頻度の高いゲーム機、POSレジ端末等で使用されており、キースイッチとして高い信頼性が御座います。※IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

組込み時の注意点

キーボードを筐体パネルへ取付ける際にキーボードとパネル間の隙間を完全に無くす場合は電子機器用のシーリング材や液状ガスケットでシーリング封をして下さい。

組込テンキーキーボードソリューション

機器に組み込んでキースイッチユニットとして使用。標準で文字印字もされておりそのまま使用できます。主に暗証番号入力やオプション選択キーとして利用されます。

本体色

本体色のカラーは白か黒のどちらかを選ぶことができます。

製品のお知らせ
2016/05/16 お知らせ
取付寸法(穴径、ピッチ)はMXKシリーズMXDシリーズと同等です。代替として機能性の高いKBシリーズの利用をご推奨しております。
キー内部へ防塵防滴構造
キー内部へ防塵防滴構造

キーステム部の周りは凸形状に盛り上がったキーフレームにで囲まれています。キーステムを囲んだ凸形状によりキー押下した際に生じる隙間が無くなり、サイドからの埃塵や水滴がキー内部メンブレンシートへ浸入が難い構造になっております。埃塵等によるキー動作の不具合を防止します。IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。

自由なキー文字表示
キー文字表示・キーレイアウト

キートップの文字は標準で英数字がレーザー印刷により表記されています。カバーにより保護されており、文字は消えません。そのままでも使用できますが、印刷したシートを挟込んで文字やマークなどの表記が行なえます。また、オプションの無地キートップへ印刷を行って使用することも可能です。

付属ハーネス
付属ハーネス

付属ハーネスのハーネスは長さ30cmで両側に10PINコネクタが取り付けられています。(※コネクタ形状はJST社 XHシリーズと同等です。)取付側基板にコネクタを用意して取付ける。または、コネクタ部をカットして直接半田配線することもできます。

本体色
本体色

本来色はキートップ黒色とキートップ白色の2タイプを用意しています。ご使用する環境に沿って、本体色を選びください。

本製品カート

プログラマブルキーボード web販売

製品はWeb販売を行っております。下記メニューより製品と数量を選択しカートに乗せて販売画面へ進めます。製品の初期不良等を除き、販売後のご返却は基本として控えさせていただきます。

製品お貸し出しにてご検討の上でのご購入をお勧めしております。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
KB12-W00 KBシリーズ/12キー/モジュール/白 通常在庫品 3日以内出荷 ¥2850.-(¥3078.-)
KB16-W00 KBシリーズ/16キー/モジュール/白 通常在庫品 3日以内出荷 ¥3650.-(¥3942.-)
KB12-B00 KBシリーズ/12キー/モジュール/黒 通常在庫品 3日以内出荷 ¥2850.-(¥3078.-)
KB16-B00 KBシリーズ/16キー/モジュール/黒 通常在庫品 3日以内出荷 ¥3650.-(¥3942.-)
プログラマブルキーボード オプション販売

下記は本ページ製品と組み合わせて使用ができる組合せ製品のご案内です。メニューより製品を選択戴き販売を行っております。

※オプション品は当社より購入キーボードへの取付が前提の販売となります。
販売履歴が無いお客様へのご販売は行っておりません。

製品選択

数量

型名 説明 在庫 納期 税抜価格(税込価格)
CD1WC1 CDキートップ/1x1倍キートップ白(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD2WC2 CDキートップ/1x2倍キートップ白(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD1BC1 CDキートップ/1x1倍キートップ黒(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CD2BC2 CDキートップ/1x2倍キートップ黒(10ヶセット) 通常在庫品 3日以内出荷 ¥670.-(¥724.-)
CDC1P CDキートップポジション用凸有りクリアカバー 通常在庫品 3日以内出荷 ¥150.-(¥162.-)
CDKEYRM CDキートップキートップリムーバー 通常在庫品 3日以内出荷 ¥150.-(¥162.-)
KB-10-300 KB モジュール用300mmハーネス10ピン 通常在庫品 3日以内出荷 ¥480.-(¥518.-)
オプション製品
  • ・1x1,1x2キートップ(白・黒)&クリアカバー
  • ・キートップリムーバー
  • ・キークリアカバー(キートップ数分)
  • ・ホームポジションカバー
  • ・ハーネス10ピンケーブル

製品概要

KB12キーの製品外観 KB16キーの製品外観

標準テンキー文字のレザー印刷&シートによる自由なレイアウト

標準テンキー文字のレザー印刷&シートによる自由なレイアウト

標準テンキー文字のレザー印刷

キーボードには標準で
KB12:「1, 2, 3, 4, 5, 6, 7, 8, 9, 0, *, #」
KB16:「1, 2, 3, 4, 5, 6, 7, 8, 9, 0, *, #, A, B, C, D」
の文字がレーザー印刷で施されています。

シートによる自由なレイアウト

予め文字がレーザー印刷されていますが、文字シートを作成していただきキートップとキーカバーの間に挟む事によって自由自在に少数よりキー文字表記の変更ができます。
また、オプションの無地キートップ(白,黒)を使用して、無地キーへ印刷や彫刻を施して使用することもできます。

1×2倍キー(2倍サイズキートップ)の使用&ホームポジションキーの使用

1×2倍キー(2倍サイズキートップ)の使用&ホームポジションキーの使用

2倍キートップの使用

オプションの2倍キートップを使用することもできます。Enterキーなどは1x2に取り替えて利用できます。1倍キーと2倍キーの組合せで自由なキーレイアウトが実現できます。また、1倍キー、2倍キー共に白キー(無地)もオプションで用意しています。

ホームポジションキーの使用

クリアカバーのセンターに丸形状突起を設けたホームポジションカバーをオプションで用意しています。センターホームポジションを目視だけではなく、指タッチで位置を認識ができます。

キー内部への埃、水の進入を防ぐ防塵防滴設計

キー内部への埃、水の進入を防ぐ防塵防滴設計

防塵防滴設計

キートップ下のキーステム部はキーフレームのキー部分が凸形状に盛り上がりにより保護されています。この他、キー押下時も横からのキーボード内部への埃や水が入りにくい様に設計がされています。

キーストローク機構

キートップとキーステムは一体型ではなくそれぞれ独立した部品になっております。キーステムはPOM材料を採用しており、押下ストロークによる摩擦による磨耗を防ぎ、長期間使用に於いても良好なタッチ感を提供できます。フレーム部分はABS材料を採用しています。

ハーネスケーブル10ピン差し込み口

ハーネスケーブル10ピン差し込み口

ハーネスケーブル

ハーネス両端の10ピンコネクタ及びキーボード基板に実装されている10ピンコネクタはJST社XHシリーズと同寸法です。キーボードを接続するホスト側の基板にコネクタにXHシリーズコネクタ実装して接続すること、XHシリーズコネクタのハーネスを用意して接続し使用いただけます。また、ハーネス付属のコネクタをカットして、直接の半田配線も可能です。

組込式キーボード

組み込み式キーボード

組込用途キーボード

キーボードモジュールは取付用ペース板金(1.5mm厚)に4箇所の3.2mm径穴が空いています。厚みのある板金と4箇所の取付穴でキーボードを筐体へ固定して使用します。

組込み用途のパネルカット例

電子機器のシーリングコーキング

板金を用いた取り付け例

下記写真、パネル板金を用いた取り付け例です。

組込み時の注意点

キーボードを筐体パネルへ取付ける際にキーボードとパネル間の隙間を完全に無くす場合は電子機器用のシーリング材や液状ガスケットでシーリング封をして下さい。

組込み用途のパネルカット例
パネルカットサイズ

外形図(KB12)

KB12シリーズ外形図

外形図(KB16)

KB12シリーズ外形図
仕様一覧
電気的仕様
最大電圧: DC5V
最大電流: 5mA
端子間抵抗: 300MΩ以下
絶縁抵抗: 100MΩ以上(DC50V時)
環境仕様
動作温度: 0℃ 〜 +55℃
保管温度: -10℃ 〜 +65℃
動作湿度: 10% 〜 90%(結露なきこと)
規格: RoHs
機工仕様
キースイッチ: メンブレンタイプ
動作寿命: 2,000万回以上
キーストローク: 4.0mm±0.5mm
キー作動力: 55±15g
キー構造: 防塵防滴 ※屋外での防水を目的とした仕様ではありません。ご注意下さい。
IP保護等級: IP54相当
キーリピート: なし
その他の仕様
キートップ: 黒1倍キー印字有(標準)
黒1倍キー無地(オプション)
白1倍キー無地(オプション)
黒1x2倍キー無地(オプション)
白1x2倍キー無地(オプション)
素材: キートップベース:ABS
キートップカバー:PC
キーフレーム:ABS
キー文字: KB12:1,2,3,4,5,6,7,8,9,0,*,#
KB16:1,2,3,4,5,6,7,8,9,0,*,#,A,B,C,D
本体色: 白/黒
サイズ・重量: KB12:W70.2mm x L105mm x H33.1mm, 160g
KB16:W89.2mm x L105mm x H33.1mm, 200g
ケーブル長: ハーネス10ピンケーブル300mm±15
備考: 検討に際して製品のお貸出しも行っております。
機器との相性等も御座います為、事前にお客様の利用環境にて動作確認戴くことをご推奨させて戴いております。
梱包内容
同梱品
  • 製品本体
  • キーカバー(キートップ数分)
  • リムーバー(キートップとキーカバー)
  • ハーネス10ピンケーブル

※クリアカバーは全て通常クリアカバーです。ポジションキークリアカバーは入っていません。

※クリアカバーはベースに取りつけていない状態での納品となります。

※リムーバー、ハーネス10ピンは付属品となりますが、別途オプション製品としても販売しています。

オプション品
オプション製品
  • ・1x1,1x2キートップ(白・黒)&クリアカバー
  • ・キートップリムーバー
  • ・キークリアカバー(キートップ数分)
  • ・ホームポジションカバー
  • ・ハーネス10ピンケーブル

※オプション品は当社より購入キーボードへの取付が前提の販売となります。
販売履歴が無いお客様へのご販売は行っておりません。
