中サイズ12テンキーパット
プラスチック防滴テンキーパット
特徴
製品概要

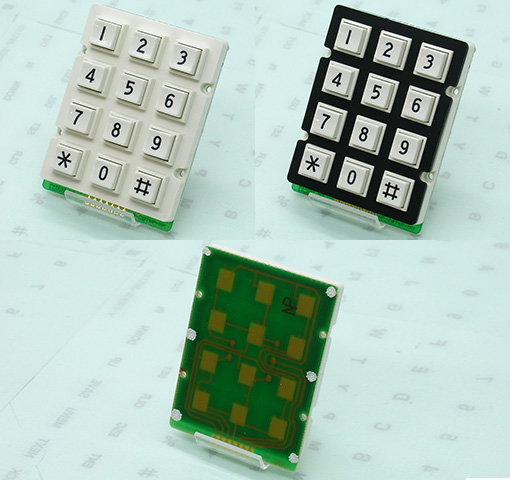

12キープラスチックキーパットは標準的な12キーキーパットです。キーの内部はシリコンラバー構造になっており、導電ラバーと基板パータンの接触によりスイッチが入ります。また、内部は防滴シリコンカバーで保護されており、回路へ水が浸入しない構造になっています。ガスケットは筐体とキーパットの間に挟込み、筐体との組合せ隙間より水がキーパット裏面に侵入しない様にします。
- 文字16キー/中サイズボタン10x10mm/キーピッチ16.75mm
- スイッチラバー接点構造
- 防滴仕様IP65-67相当
主な用途
入退室機器、番号入力機器、特殊機器等の入力操作指示キー、暗証番号入力キー
本製品カート
製品外形寸法・回路・イメージ
内部構造
キーパットのハウジングケースを外すと、キーパット内部は基板とシリコンラバーの部品で構成されています。シリコンラバー キー部分に使用している導電ラバーと基板パターン面の接触によるスイッチ接点構造になっています。
シリコンラバーは凹形でサイドが盛り上がっています。盛り上がり部がハウジングケースの外溝にはまり込みます。これにより外部からの水が基板側へ侵入することを防ぐ防滴構造になっています。
※写真はメタル防滴テンキーパット12キー小サイズです。テンキーパットの防滴構造は全て同構造となっています。
| 仕様一覧 | |
|---|---|
| 製品名 | プラスチック防滴テンキーパット12キー中サイズ |
| 製品型名 | AJ207NWWBWP |
| キー数 | 12キー |
| キーサイズ | 10x10mm |
| キー間ピッチ | 16.75mm |
| キー文字 | 1,2,3,4,5,6,7,8,9,0,*,# ※ダブル成型文字キーの為、文字は消えません。 |
| 作動力 | 150±30g |
| ストローク | 2.0±0.5mm |
| 寿命 | 100万回以上 |
| 重量 | 約45g |
| ピン間ピッチ | 2.54mm |
| 定格電圧 | DC24V |
| 最大電流 | 20mA |
| 接触抵抗 | 200ΩMAX |
| 動作温度 | -20℃ to +60℃ |
| 保存温度 | -40℃ to +65℃ |
| 材質 | ABS |
| 保護仕様 | 防滴保護※キーパット自体は組込品の為に保護等級申請を行っておりませんが、保護等級はIP65-IP67相当です。 |
