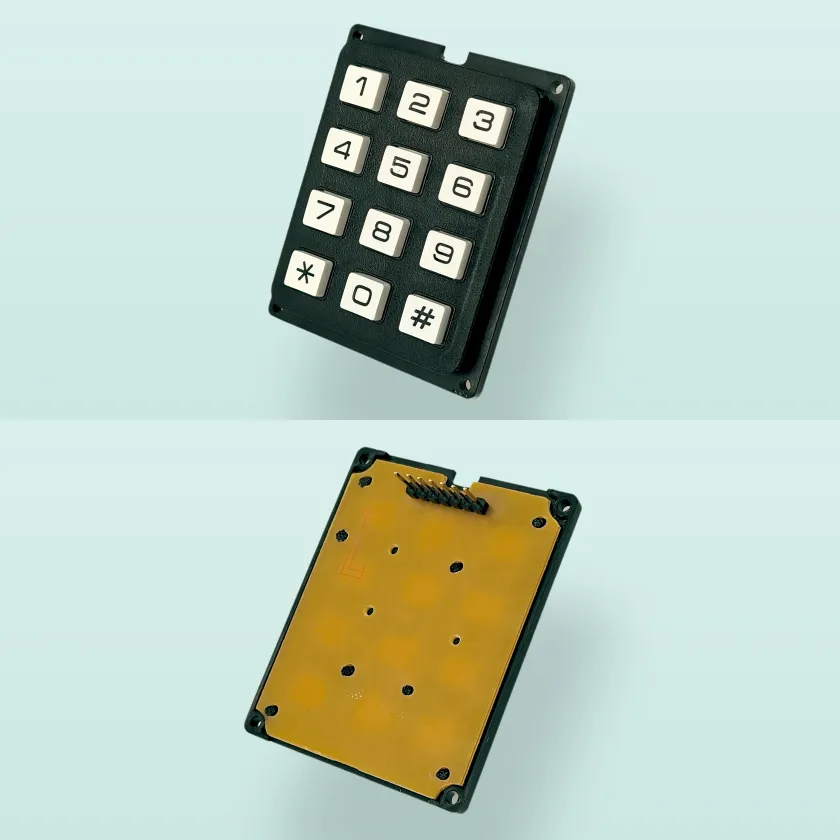

テンキーパット12キー小 背面PINヘッダー
製品概要

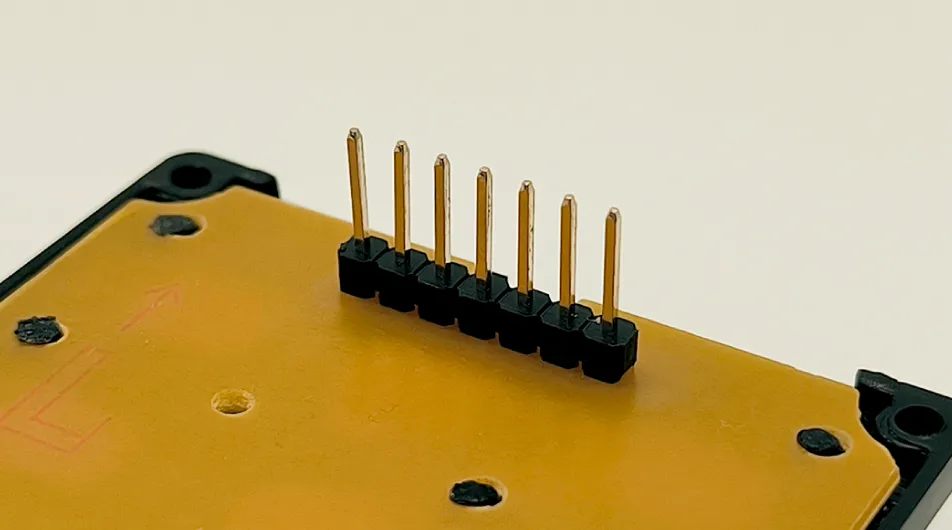

プラスチックキーパットは標準的な12キーキーパットです。テンキーは黒ベースを用意しています。キーの内部はシリコンラバー構造になっており、導電ラバーと基板パータンの接触によりスイッチが入ります。キーボード回路は4行x3列のマトリクス回路です。背面に2.54mmピッチのピンヘッダが取りついています。

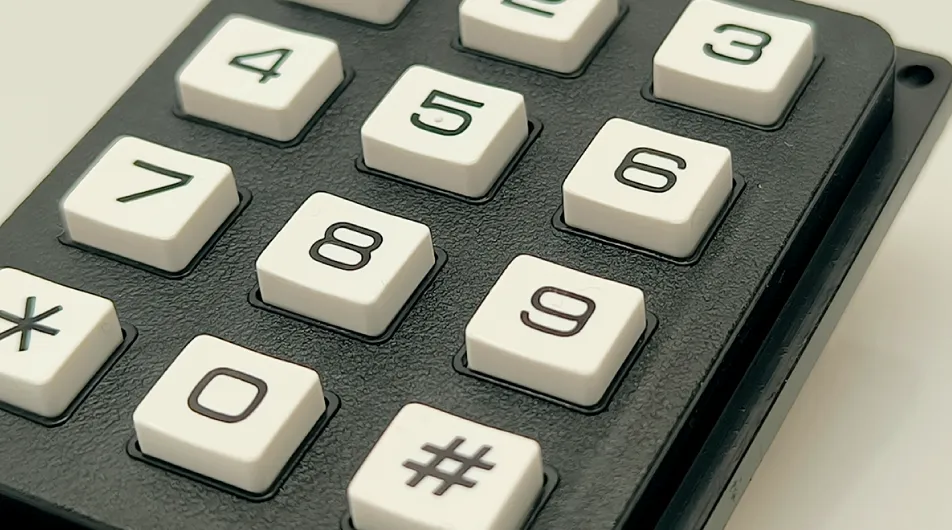

- 文字12キー/小サイズボタン7.5x8.5mm/キーピッチ14mm
- スイッチラバー接点構造
- キーパット黒ベース
主な用途
入退室機器、番号入力機器、特殊機器等の入力操作指示キー、暗証番号入力キーなど
※AJ304FMNBWBテンキーパットは生産ロットの都合上、在庫が無くなる（在庫状況で"受注生産品"の表示）と次回入荷時期が未定となります。また今後取扱い終息の可能性がございます。予め了承お願いします。
- 本製品
1.選択したテンキーパットは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
※AJ304FMNBWBテンキーパットは生産ロットの都合上、在庫が無くなる（在庫状況で"受注生産品"の表示）と次回入荷時期が未定となります。また今後取扱い終息の可能性がございます。予め了承お願いします。
製品外形寸法・回路・イメージ

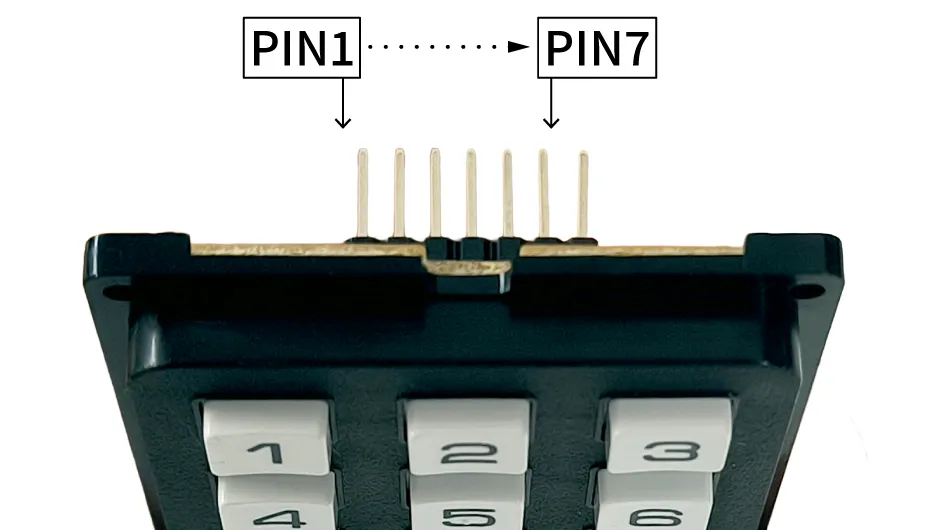

PINヘッダーの位置・順番は画像の通りとなります。
仕様一覧
| 製品名 | プラスチック黒テンキーパット12キー小サイズ 背面PINヘッダー |
|---|---|
| 製品型名 | AJ304FMNBWB |
| キー数 | 12キー |
| キーサイズ | 7.5x8.5mm |
| キー間ピッチ | 14mm |
| キー文字 | 1,2,3,4,5,6,7,8,9,0,*,# ※ダブル成型文字キーの為、文字は消えません。 |
| 作動力 | 100±30g |
| ストローク | 1.4±0.4mm |
| 寿命 | 100万回以上 |
| 重量 | 約25g |
| ピン間ピッチ | 2.54mm |
| 定格電圧 | DC24V |
| 最大電流 | 20mA |
| 接触抵抗 | 200ΩMAX |
| 動作温度 | -20℃ to +60℃ |
| 保存温度 | -40℃ to +65℃ |
| 材質 | ABS |
| 注意 | ※AJ304FMNBWBテンキーパットは生産ロットの都合上、在庫が無くなる（在庫状況で"受注生産品"の表示）と次回入荷時期が未定となります。また今後取扱い終息の可能性がございます。予め了承お願いします。 |
