キーボードモジュール大 12キー／16キー「組込用途USBテンキーキーボード」
画像にマウスを合わせると拡大されます。
キーは打鍵回数2000万回以上の長寿命。キーステム部はキーフレームに覆われており、キー接点部メンブレンシートへの塵埃,水が浸入し難い構造になっています。キートップはベース+カバーで構成されており、文字印刷に加えシートを挟み込んで利用もできます。1x1倍の白黒キー,センターポジションキー等のオプションもあり、自由な表示＆レイアウトが可能です。
標準ではキーボード印字文字のキーが出力されますが、設定ソフトにより別出力キーの割当が可能です。設定ソフトによりキー音の有無やレイヤーキーの設定も可能です。
キーボードの構造は高い頻度で利用されるスーパPOSやゲーミングキーボード向けキーボードと同構造になっております。レジプリンタカット時の粉塵、作業時に発生し得る水滴が接点部分に入りにくい構造になっています。※IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。
キーボードを筐体パネルへ取付ける際にキーボードとパネル間の隙間を完全に無くす場合は電子機器用のシーリング材や液状ガスケットでシーリング封をして下さい。
本体色のカラーは白か黒のどちらかを選ぶことができます。
ご購入前に、お客さま環境での動作確認、実機での動作確認を推奨しております。製品の初期不良等を除き、販売後のご返却は受け付けておりません。
- 本製品
- オプション品
1.選択したキーボードは
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
1.選択したオプション品は
- カート
-
製品名称
製品型番在庫状況出荷日数製品価格
- キー内部へ防塵防滴構造
-
キーステム部の周りは凸形状に盛り上がったキーフレームにで囲まれています。キーステムを囲んだ凸形状によりキー押下した際に生じる隙間が無くなり、サイドからの埃塵や水滴 がキー内部メンブレンシートへ浸入が難い構造になっております。埃塵等によるキー動作の不具合を防止します。IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。
- キー文字表示・キーレイアウト
-
キートップ印刷文字はクリアカバーで保護されており、磨耗によって文字が消えません。文字シートを挟み込みなどしてキー表示変更が行えます。 オプションで1x1倍の白黒キートップやホームポジションカバーを用意しています。自由なキー表示とキーレイアウトが少数より実現できます。
- キー割当設定ソフト
-
設定ソフトMatrixMaker for KB12U16Uにより出力するキーの割当設定が簡単に行えます。キー割当は1キーに対して最大180コードの割当てが可能です。 その他レイヤー機能（0-15までの最大16レイヤー）によりFn（エフエヌ）キーととしてのキー動作やキー押下時のビープ音の有無の設定が行えます。
- キーエンコーダー基盤を搭載
-
USBキーエンコーダー基盤を搭載しています。
- 接続USBケーブル
-
キーボードに接続するUSBケーブルはキーボード接続側がMini USBライトアングルになっており、コネクタ部分が邪魔になりません。また通常の取外しができるUSBケーブルを使用して いる為、ホスト側とキーボードの長さに応じてユーザー側で用意したケーブルを使用することも可能です。
- 本体色
-
本来色はキートップ黒色とキートップ白色の2タイプを用意しています。ご使用する環境に沿って、本体色を選びください。
製品概要
標準テンキー文字のレザー印刷&シートによる自由なレイアウト
標準テンキー文字のレザー印刷
キーボードには標準で
KB12U：「1, 2, 3, 4, 5, 6, 7, 8, 9, 0, *, #」
KB16U：「1, 2, 3, 4, 5, 6, 7, 8, 9, 0, *, #, A, B, C, D」
の文字がレーザー印刷で施されています。
シートによる自由なレイアウト
予め文字がレーザー印刷されていますが、文字シートを作成していただきキートップとキーカバーの間に挟む事によって自由自在に少数よりキー文字表記の変更ができます。
また、オプションの無地キートップ（白,黒）を使用して、無地キーへ印刷や彫刻を施して使用することもできます。
2倍キートップの使用
オプションの2倍キートップを使用することもできます。Enterキーなどは1x2に取り替えて利用できます。1倍キーと2倍キーの組合せで自由なキーレイアウトが実現できます。また、1倍キー、2倍キー共に白キー（無地）もオプションで用意しています。※1x2倍キーを取付ける場合は、別途ご相談下さい。
ホームポジションキーの使用
クリアカバーのセンターに丸形状突起を設けたホームポジションカバーをオプションで用意しています。センターホームポジションを目視だけではなく、指タッチで位置を認識ができます。
キー内部への埃、水の進入を防ぐ防塵防滴設計
防塵防滴設計
キートップ下のキーステム部はキーフレームのキー部分が凸形状に盛り上がりにより保護されています。この他、キー押下時も横からのキーボード内部への埃や水が入りにくい様に設計がされています。IP保護等級はIP54相当です。 屋外での防水を目的とした仕様ではありません。ご注意下さい。
キーストローク機構
キートップとキーステムは一体型ではなくそれぞれ独立した部品になっております。キーステムはPOM材料を採用しており、押下ストロークによる摩擦による磨耗を防ぎ、長期間使用に於いても良好なタッチ感を提供できます。フレーム部分はABS材料を採用しています。
ミニUSB差し込み口
USB接続コネクタ Mini USBタイプ
キーボード側の接続コネクタはMini USB(メス)タイプです。製品にはホスト側TypeA(オス)、キーボード側Mini USB(オス)の30cm USBケーブルが付属しています。ケーブルMini USB側はライトアングルとなっており、取り付けた際にコネクタ部が邪魔になりません。また、必要長さに応じてユーザー側でUSBケーブルを用意することも可能です。
組込式キーボード
組込用途キーボード
KB12U, KB16UはプログラマブルUSBキーボードですが、組込用途を前提としているキーボードです。外枠に取付穴が4つあり、本体筐体へ固定をして使用します。
組込み用途のパネルカット例
板金を用いた取り付け例
下記写真、パネル板金を用いた取り付け例です。
組込み時の注意点
キーボードを筐体パネルへ取付ける際にキーボードとパネル間の隙間を完全に無くす場合は電子機器用のシーリング材や液状ガスケットでシーリング封をして下さい。
外形図
KB12U
KB16U
キー割当てソフト MatrixMaker for KB12U16U
MatrixMaker for KB12U16Uでキーボード各キーより出力するキーコードのプログラマブルキーボードの設定が行えます。
各キーの割当て設定
割当て設定をしたいキーの上にカーソルを持ってきて、左クリックをするとメニューが表示され"Keycode"を選択後に表示されるソフトウェアキーボードより割当てキーの選択が行えます。
レイヤーの設定
レイヤー（層)を設けて、同じキーへレイヤー毎に異なる出力コードの割当てが設定できます。レイヤーは0-15までの合計16レイヤーあります。レイヤーキーを押しながら他キーを押すといったFn（エフエヌ）キー的な使いかたができます。
※詳しい詳細はキー割当て設定ソフト説明書を参照
※2倍キー、4倍キーと他のキーを同時に押すと、ゴーストキーが発生し正常な入力がされないことがあります。同時押しの操作が必要な場合（Indexの切替など）では、倍角キーの使用は控えてください。
仕様一覧
| インターフェイス: | USB2.0 | |
|---|---|---|
| 汎用ドライバ: | USB HID | |
| 消費電力: | DC+5V±5% 100mA以下 | |
| 対応OS: | Windows 9x / Me / 2000 / XP / Vista / 7 / 8 / 8.1 / 10 | |
| 動作温度: | 0℃ ～ +55℃ | |
| 保管温度: | -10℃ ～ +65℃ | |
| 動作湿度: | 10％ ～ 90％（結露なきこと） | |
| 規格: | RoHs | |
| キースイッチ: | メンブレンタイプ | |
| 動作寿命: | 2,000万回以上 | |
| キーストローク: | 4.0mm±0.5mm | |
| キー作動力: | 55±15g | |
| キー構造: | 防塵防滴 ※屋外での防水を目的とした仕様ではありません。ご注意下さい。 | |
| IP保護等級: | IP54相当 | |
| 割当てキー数: | 1キーあたり約180キー 1キーに合計16レイヤーの設定 |
|
| キーリピート: | なし | |
| キー音: | キー音オンオフ設定可 | |
| キートップ: | 黒1倍キー印字有（標準） 黒1倍キー無地（オプション） 白1倍キー無地（オプション） |
|
| 素材: | キートップベース：ABS キートップカバー：PC キーフレーム：ABS |
|
| キー文字: | KB12U：1,2,3,4,5,6,7,8,9,0,*,# KB16U：1,2,3,4,5,6,7,8,9,0,*,#,A,B,C,D |
|
| 本体色: | 白/黒 | |
| サイズ・重量: | KB12U:W70.2mm x L105mm x H33.1mm, 160g KB16U:W89.2mm x L105mm x H33.1mm, 200g |
|
| ケーブル長: | USBケーブル300mm±15 | |
| 設定ソフト: | MatrixMaker for KB12U16U （Windows 9x / Me / 2000 / XP / Vista / 7 / 8 / 8.1 / 10） |
|
| 備考: | 検討に際して製品のお貸出しも行っております。 機器との相性等も御座います為、事前にお客様の利用環境にて動作確認戴くことをご推奨させて戴いております。 |
|
| 梱包内容 |
※クリアカバーは全て通常クリアカバーです。ポジションキークリアカバーは入っていません。 |
|

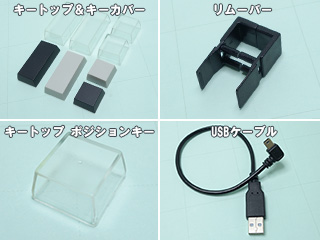

| オプション品 |
